Перехідник бетоновода CIFA S2040368, STD 150FZ60/125SC55 L1500 (DN150/DN125)
Опис товару

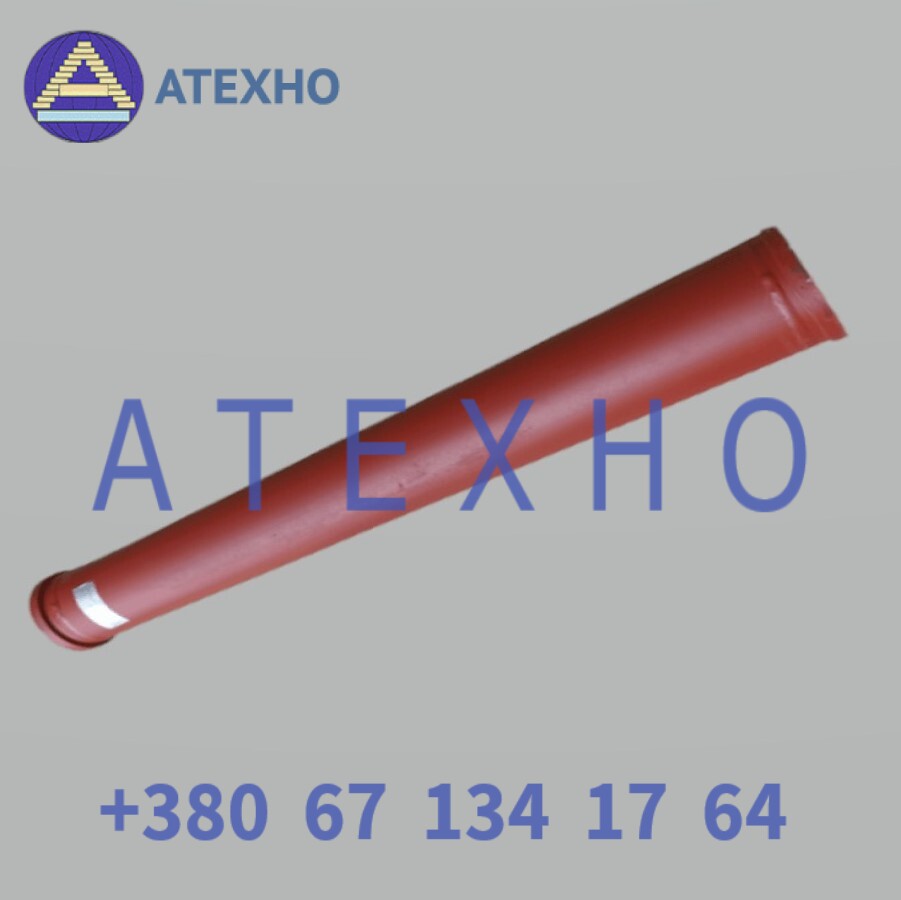

Перехідник з’єднує дві лінії бетоноводу різного діаметра в одну систему подачі бетону. Деталь звужує потік з DN150 на вході до DN125 на виході, зберігаючи цілісність траси та виключаючи потребу в додаткових перехідних елементах. Це базовий компонент для налаштування розподільної лінії обладнання CIFA, де вихідний діаметр насоса перевищує робочий діаметр стріли або магістралі.
Матеріал і конструкція
Труба перехідника виготовлена з безшовної сталі P355 за стандартом EN10217. Товщина стінки становить 7 мм по всій довжині конуса. Одношарова конструкція без додаткового зносостійкого прошарку — рішення для стандартного навантаження, без екстремального стирання бетонною сумішшю. Такий перехідник підходить для типових об’єктів з помірною інтенсивністю подачі бетону, де немає потреби у зносостійких дворошарових аналогах LLN або LLH.
Хомути та з’єднання
Хомути, приварені до обох торців труби, виготовлені зі сталі E355 за стандартом EN10305. З боку DN150 встановлено хомут FZ60 — жіночий елемент системи CIFA для високого тиску, розрахований на з’єднання діаметром 150/199 мм. З боку DN125 встановлено стандартний хомут SC55 діаметром 125/148 мм. Довжина деталі між торцями хомутів становить 1500 мм.
Робочий тиск
Робочий тиск усього перехідника визначається слабшою ланкою збірки, а не найміцнішим хомутом. Хомут FZ60 сам по собі витримує до 130 бар. Хомут SC55 з протилежного боку розрахований лише на 85 бар. Тому весь перехідник у зборі працює в межах 85 бар — саме на це варто орієнтуватися при підборі під конкретний насос і магістраль.
Застосування
Застосування перехідника охоплює кілька типових сценаріїв на об’єкті:
- перехід з вихідного патрубка насоса CIFA діаметром 150 мм на робочу лінію бетоноводу 125 мм;
- підключення ділянки магістралі меншого діаметра до стаціонарної або пересувної лінії подачі;
- узгодження діаметрів між різними секціями трубопроводу на будівельному майданчику;
- заміна зношеного перехідного елемента на ідентичний за розмірами та класом тиску.
Монтаж
Перехідник постачається готовим до монтажу, з обома приварними хомутами вже встановленими на трубу. Додаткове зварювання на об’єкті не потрібне. Деталь під’єднується стандартними муфтами відповідно до типу хомутів на кожному торці. Це скорочує час монтажу порівняно з переходами, які вимагають зварювальних робіт безпосередньо на будівельному майданчику.
Переваги
Переваги цього перехідника перед аналогами з ринку такі:
- точна відповідність оригінальній геометрії CIFA — конус витриманий за кресленням виробника, без спотворення внутрішнього перерізу;
- сумісність хомутів FZ60 і SC55 з існуючими лініями без додаткових перехідних муфт;
- безшовна труба P355 виключає поздовжній зварний шов у зоні максимального зносу від потоку бетону;
- фіксована довжина 1500 мм полегшує розрахунок і планування траси бетоноводу заздалегідь.
Сумісність
Перехідник підходить під обладнання, що працює із системою хомутів CIFA та стандартними хомутами SC. Перед замовленням варто звірити діаметр і тип хомута на протилежному кінці магістралі, до якої підключатиметься перехідник. Це гарантує коректне з’єднання без додаткових перехідних елементів.

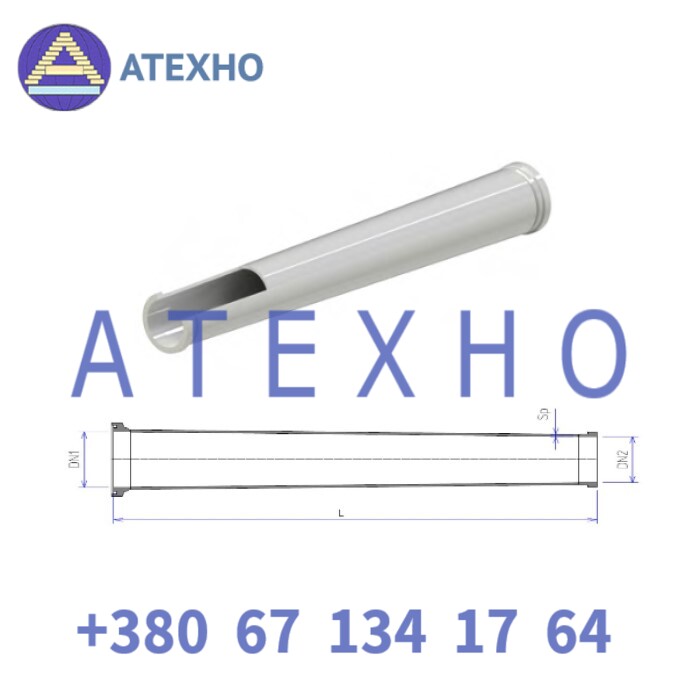

Технічні параметри
- Артикул CIFA: S2040368
- Тип виробу: перехідник (редуктор) бетоновода, одношарова конструкція
- Позначення: STD 150FZ60/125SC55 L1500
- DN1 (вхід): 150 мм (6″)
- DN2 (вихід): 125 мм (5″)
- Товщина стінки: 7 мм
- Довжина: 1500 мм
- Матеріал труби: сталь P355 EN10217, безшовна
- Матеріал хомутів: сталь E355 EN10305
- Хомут DN150: FZ60, система CIFA, жіночий, high pressure
- Хомут DN125: SC55, стандартний
- Робочий тиск: 85 бар (визначається хомутом SC55)
- Сумісність: розподільні бетоноводи та магістралі обладнання CIFA
Питання-відповідь
Який робочий тиск витримує цей перехідник?
Перехідник розрахований на робочий тиск до 85 бар. Обмеження визначається стандартним хомутом SC55 з боку DN125, навіть попри те що хомут FZ60 з протилежного боку витримує вищий тиск.
Чи потрібне зварювання при монтажі?
Ні, зварювання на об’єкті не потрібне. Хомути вже приварені до труби на виробництві, з’єднання відбувається через стандартні муфти відповідно до типу хомутів.
Чи можна встановити перехідник іншої довжини замість 1500 мм?
Довжина 1500 мм — один з варіантів у діапазоні виробника для цього типорозміру DN150/DN125. За потреби іншої довжини варто уточнити наявність альтернативного варіанта окремо.
Для якого обладнання підходить цей перехідник?
Перехідник підходить для обладнання, що використовує систему хомутів CIFA з боку DN150 (хомут FZ60) та стандартну систему SC з боку DN125.
Чим відрізняється STD-перехідник від зносостійких LLN або LLH?
STD-перехідник має одношарову стінку без додаткового твердого прошарку. Він розрахований на типове навантаження, тоді як LLN і LLH застосовують подвійний шар з карбідом хрому для ділянок з підвищеним стиранням.
Підсумок
Перехідник STD 150FZ60/125SC55 L1500 — це готовий до монтажу елемент бетоноводу для переходу з DN150 на DN125. Труба виконана з безшовної сталі P355 товщиною 7 мм, хомути FZ60 і SC55 приварені на виробництві зі сталі E355. Робочий тиск збірки становить 85 бар, довжина деталі — 1500 мм. Перехідник підходить для типових об’єктів з системою хомутів CIFA та стандартними хомутами SC, не вимагає зварювання при монтажі та точно відповідає оригінальній геометрії CIFA.
