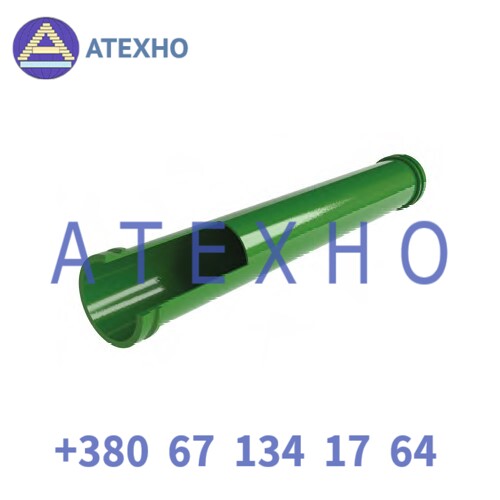

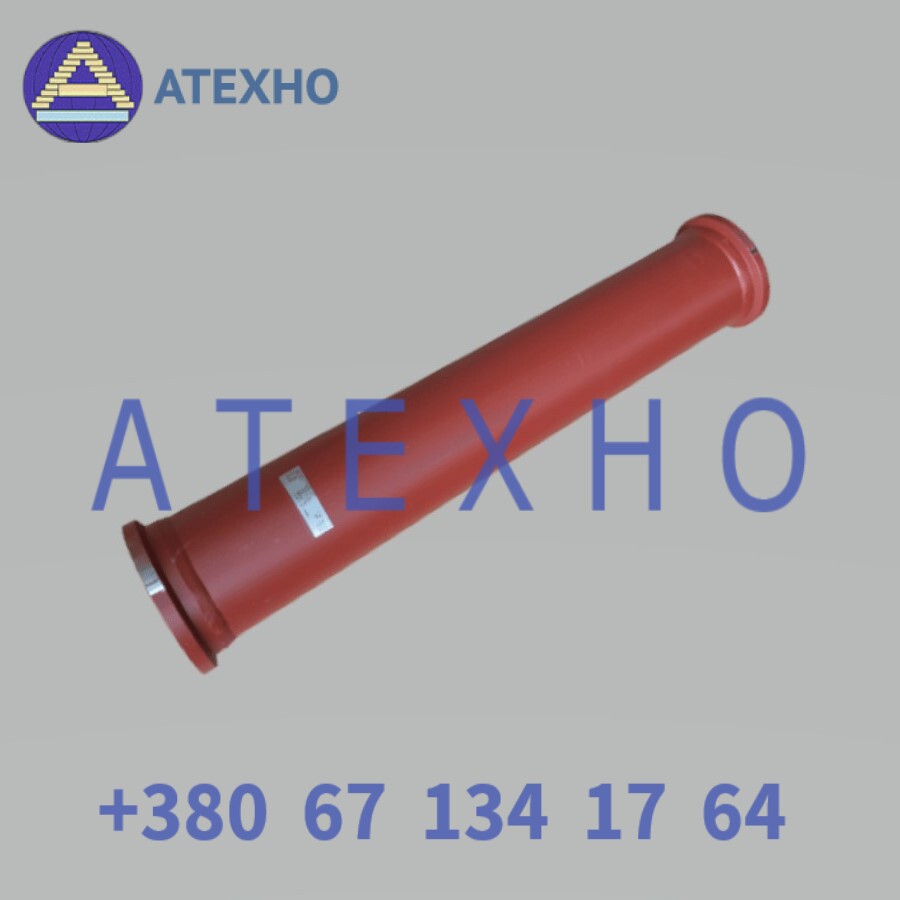

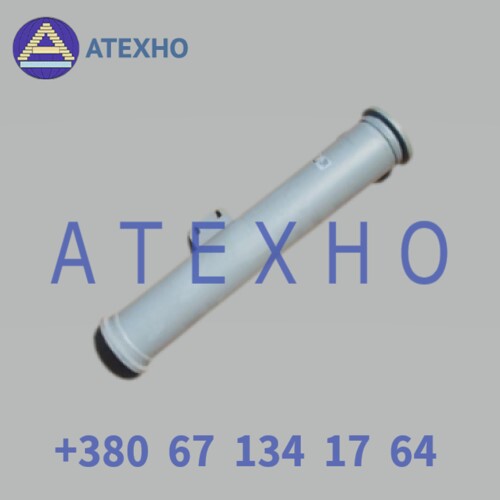

Труба сполучна 125FP50/125MP50 CIFA S1010648
Призначення та місце в системі бетоноподачі
Труба S1010648 — друга ланка вузла системи бетоноподачі бетононасоса CIFA Pump Mixer, одразу після коліна відкидного, що приймає бетонну суміш з мішалки в бункері техніки. Коліно відкидне CIFA 236867, S2015852 кріпиться безпосередньо до бетононасоса і перенаправляє суміш з бункера в трубопровід. Труба CIFA S1010648 приймає потік одразу за цим коліном і продовжує тракт подачі бетону на довжину 815 мм до наступного повороту магістралі. Заміна цієї труби потрібна, коли стінка зношується від абразивної дії бетонної суміші і перестає відповідати нормі товщини для безпечної роботи під тиском.
Технічні параметри з’єднань
Труба оснащена двома різними торцями за системою високого тиску CIFA-Sermac: одна сторона виконана під з’єднання 125FP50 (внутрішнє, “female”), інша — під 125MP50 (зовнішнє, “male”). Ця пара забезпечує герметичне рознімне з’єднання з наступними елементами трубопроводу без додаткового зварювання на об’єкті. Номінальний діаметр DN125 відповідає стандартному 5-дюймовому типорозміру, який CIFA використовує на більшості моделей бетононасосів середнього і високого класу.
Матеріал і клас міцності
Труба виготовлена з одношарової сталі P355 за стандартом EN10217. Це конструкційна трубна сталь з підвищеною межею текучості, призначена саме для трубопроводів, що працюють під тиском. Товщина стінки становить 7 мм — це відповідає класу SP7 у системі кодування CIFA, де цифра в позначенні прямо вказує товщину металу в міліметрах. Робочий тиск для труб цього класу сягає 130 бар за умови використання високотискних комплектуючих (муфт) серій CIFA, Schwing або Putzmeister. Приварні комірні кільця під з’єднання виконані зі сталі E355 за EN10305 — матеріал колірних елементів навмисно відрізняється від труби, оскільки саме комір приймає на себе основне навантаження від затискних муфт.
Місце деталі у комплекті вузла подачі

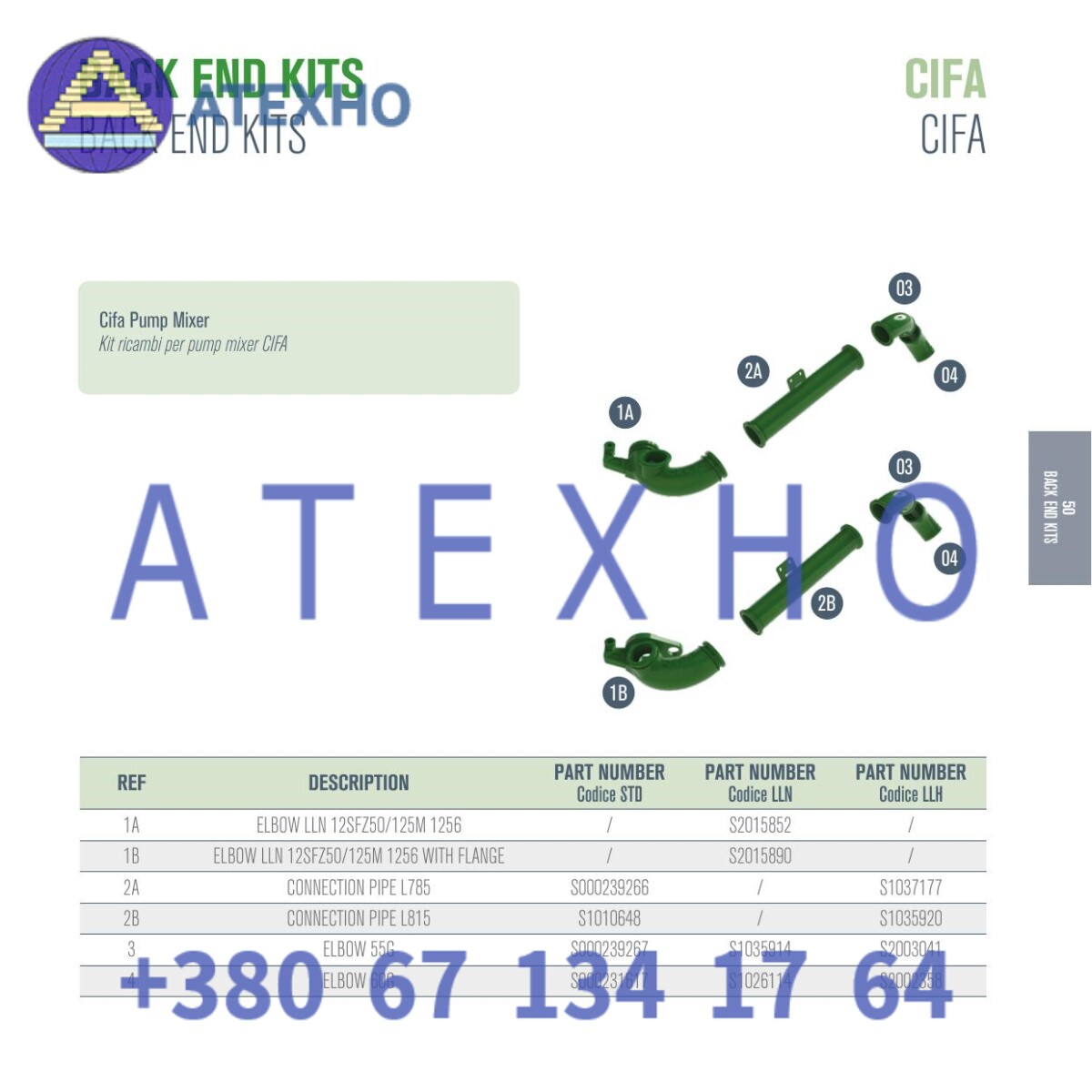

У специфікації комплекту CIFA Pump Mixer труба S1010648 позначена позицією 2B. Поруч у тому ж вузлі знаходиться коротший аналог — труба довжиною 785 мм, позиція 2A, артикул S000239266. Обидві труби виконують однакову функцію другої ланки після коліна відкидного, різняться лише довжиною під конкретну компоновку вузла на конкретній моделі насоса. Далі за трубою у тракті йде наступне коліно, яке формує безперервний шлях подачі бетону від виходу з бункера до розподільної системи стріли або рукава.
Чому важливо обирати оригінальний типорозмір
Заміна труби неправильної довжини або з невідповідним типом з’єднання призводить до перекосу вузла та підвищеного зносу сусідніх колін. Коротка труба створює зайве навантаження на різьбові з’єднання муфт. Задовга — вимагає модифікації кріплення або взагалі не стає на місце. Тому підбір деталі за точним артикулом, а не “на око” за зовнішнім виглядом, є базовою умовою коректного монтажу.
Стандартна versus посилена версія
Крім стандартного виконання STD (S1010648), для цього ж типорозміру труби існує версія LLH з подвійним шаром металу і внутрішньою вставкою з карбіду хрому — артикул S1035920. Подвійний шар суттєво підвищує зносостійкість труби в зонах підвищеного абразивного навантаження. Стандартна версія STD підходить для типової інтенсивності роботи насоса. Версія LLH доцільна там, де труба працює в жорсткому режимі — часті цикли, абразивні суміші, високий обсяг перекачування за зміну.
Практична цінність для власника техніки
Планова заміна труб вузла системи бетоноподачі напряму впливає на безпеку роботи бетононасоса. Стінка товщиною 7 мм, витончена абразивним зносом до критичного значення, підвищує ризик розриву під тиском. Регулярний контроль товщини стінки і своєчасна заміна деталей цього типу — стандартна практика технічного обслуговування техніки CIFA. Використання деталі з точним артикулом виробника гарантує співпадіння геометрії з рештою вузла без доопрацювання на місці монтажу.
Технічні характеристики (компактний блок)
– Артикул: S1010648
– Назва: труба з’єднувальна вузла системи бетоноподачі
– Розташування в тракті: друга ланка, одразу після коліна відкидного S2015852
– Довжина: 815 мм
– Діаметр умовного проходу: DN125 (5″)
– З’єднання: 125FP50 (female) / 125MP50 (male)
– Матеріал труби: сталь P355, EN10217
– Матеріал комірів: сталь E355, EN10305
– Товщина стінки: 7 мм (клас SP7)
– Робочий тиск: до 130 бар (з високотискними муфтами CIFA/Schwing/Putzmeister)
– Виконання: одношарове STD
– Альтернативне виконання: LLH, подвійний шар з карбідохромовою вставкою — артикул S1035920
– Позиція у комплекті: 2B (CIFA Pump Mixer)
– Суміжна деталь (коротша): труба 785 мм, позиція 2A, артикул S000239266
Питання і відповідь
Де саме встановлюється ця труба на бетононасосі?
Труба монтується одразу після коліна відкидного, яке приймає бетонну суміш з мішалки в бункері техніки. Це друга ланка вузла системи бетоноподачі, яка продовжує тракт на 815 мм до наступного повороту магістралі.
Яка різниця між трубою 2A і трубою 2B у комплекті CIFA Pump Mixer?
Труби 2A і 2B виконують однакову функцію другої ланки після коліна відкидного, але мають різну довжину: 785 мм і 815 мм відповідно. Вибір конкретної позиції залежить від компоновки вузла на конкретній моделі насоса.
Чи можна встановити трубу LLH замість стандартної STD?
Так, обидва варіанти мають однакову геометрію з’єднань і довжину. Версія LLH з подвійним шаром і вставкою з карбіду хрому підходить для режимів підвищеного абразивного зносу і забезпечує довший термін служби порівняно зі стандартною одношаровою трубою.
Що означає позначення 125FP50/125MP50?
Це система високотискних з’єднань CIFA-Sermac для номінального діаметра 125 мм (5″). FP50 позначає внутрішній (“female”) тип з’єднання, MP50 — зовнішній (“male”). Пара цих торців забезпечує герметичне рознімне з’єднання під тиском до 130 бар за наявності відповідних муфт.
Чому товщина стінки труби саме 7 мм?
Товщина 7 мм відповідає класу SP7 у системі позначень трубопровідних елементів CIFA — цифра в назві класу прямо вказує номінальну товщину металу труби в міліметрах. Цей клас розрахований на роботу під тиском до 130 бар у складі вузла системи бетоноподачі.
Підсумок
Труба CIFA S1010648 — це друга ланка вузла системи бетоноподачі бетононасоса CIFA Pump Mixer, що встановлюється одразу після коліна відкидного S2015852. Довжина деталі 815 мм, з’єднання 125FP50/125MP50, сталь P355 товщиною стінки 7 мм, розрахована на робочий тиск до 130 бар. Труба має коротший аналог 785 мм (позиція 2A) та посилену версію LLH з подвійним шаром і карбідохромовою вставкою для важких умов експлуатації. Точний підбір за артикулом виробника забезпечує коректну геометрію вузла, рівномірний розподіл навантаження на суміжні з’єднання та безпечну роботу техніки під високим тиском.
