Картридж гідравлічного фільтра CIFA K1004088

Картридж гідравлічного фільтра CIFA K1004088 21×47×185 мм

Картридж гідравлічного фільтра CIFA K1004088 21×47×185 мм використовується в гідравлічній системі автобетононасоса CIFA для очищення робочого масла в контурі стріли. Це змінний фільтрувальний елемент, який встановлюється у корпус гідравлічного фільтра та затримує дрібні механічні домішки, продукти зносу, металеву мікростружку, пил і забруднення, що накопичуються під час експлуатації техніки.

Гідравлічна система автобетононасоса працює під постійним навантаженням. Масло проходить через гідронасос, розподільники, клапани, гідроциліндри та інші точні елементи системи. Навіть дрібні частинки забруднення прискорюють зношування робочих поверхонь, погіршують роботу клапанів, впливають на стабільність тиску та можуть стати причиною дорогого ремонту. CIFA K1004088 допомагає підтримувати чистоту масла й захищає гідравліку від абразивного зносу.

Призначення

Основне завдання картриджа CIFA K1004088 — фільтрація гідравлічного масла перед його подальшим проходженням через робочі елементи системи. Фільтрувальний матеріал затримує забруднення всередині елемента та не допускає їх циркуляції по гідравлічному контуру.

Справний картридж важливий для стабільної роботи стріли, плавного керування гідравлікою, нормальної роботи розподільника та захисту гідронасоса. При забитому або зношеному фільтрі масло проходить гірше, система працює з більшим навантаженням, зростає ризик перегріву, падіння продуктивності та прискореного зношування гідравлічної апаратури.

Місце встановлення

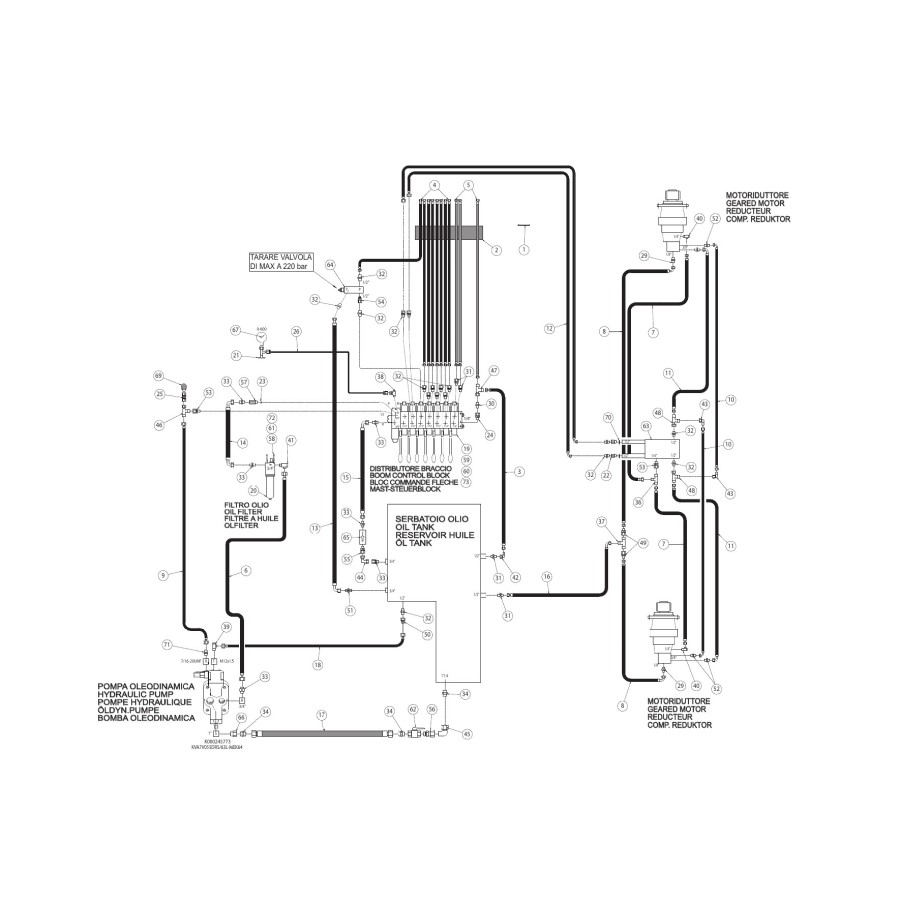

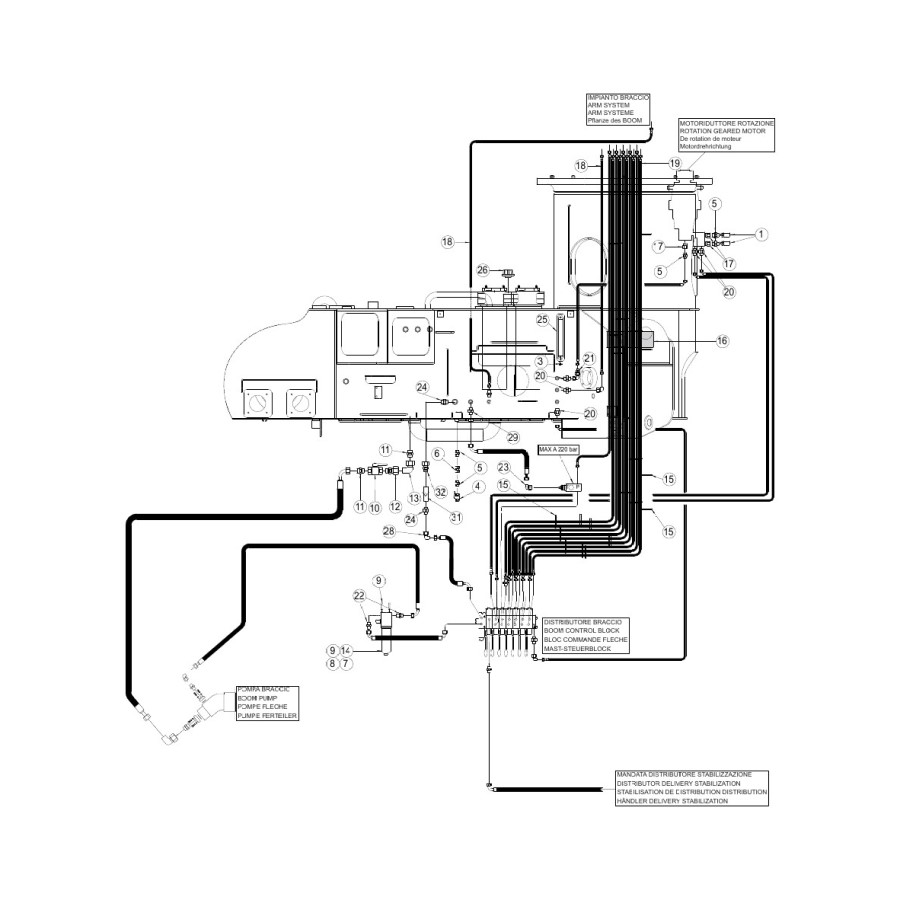

CIFA K1004088 встановлюється у гідравлічний фільтр CIFA K1000042. Цей вузол належить до гідросистеми стріли автобетононасоса CIFA та працює як фільтр напірної лінії стріли. Приналежність деталі підтверджується заводською технічною документацією CIFA: фільтр із цим картриджем присутній у схемах гідравлічного обладнання розподільника стріли — зокрема на кресленні HPG 1808 K41 (позиція 20 у переліку компонентів) та на кресленні гідросистеми K35L (позиція 14).

Картридж K1004088 не має власного окремого номера позиції — він входить до складу фільтра в зборі K1000042 як змінна деталь (разом з індикатором K1006464 та комплектом ущільнень K1006465), тому на кресленнях підписаний без окремого номера, під позицією самого фільтра:

– Креслення 295495 «HPG 1808 K41» — позиція 20 (Filtro K1000042)

– Креслення 301242 «K35L» — позиція 14 (Filtro K1000042)

Для покупця це важлива прив’язка: деталь потрібно підбирати не за зовнішньою схожістю, а за кодом CIFA K1004088, розміром і відповідністю фільтрувального корпусу.

Картридж застосовується у вузлі гідравлічного обладнання стріли K41 S8. У комплектації машини GP1506 / K41L XRZ цей фільтрувальний вузол пов’язаний саме з гідравлікою стріли, тому деталь актуальна для обслуговування робочого контуру стрілового обладнання.

Технічні особливості

Розмір картриджа CIFA K1004088 — 21×47×185 мм. Внутрішній діаметр становить 21 мм, зовнішній діаметр — 47 мм, довжина — 185 мм. Ці параметри визначають правильну посадку елемента в корпусі фільтра, щільність встановлення та коректне проходження потоку масла через фільтрувальну поверхню.

Для цієї позиції також використовується технічне позначення 0140 D020 BN3HC/-CIFA-VPN. Його можна застосовувати як додатковий орієнтир під час звірки, але головним кодом для замовлення залишається CIFA K1004088.

Тонкість фільтрації — 10 мкм. Такий рівень очищення дозволяє затримувати дрібні частинки, які не завжди видно в маслі, але які становлять небезпеку для гідравлічної апаратури. Для автобетононасоса, що працює на будівельному майданчику серед пилу, цементу, вологи та вібрацій, якісна фільтрація масла є обов’язковою умовою нормального ресурсу гідросистеми.

Коли потрібна заміна

Картридж гідравлічного фільтра CIFA K1004088 замінюють під час планового технічного обслуговування, при заміні гідравлічного масла, після ремонту гідронасоса, розподільника, клапанів або інших елементів гідросистеми. Також заміна потрібна при забрудненні масла, нестабільній роботі гідравліки, підвищеному шумі насоса, перегріві або погіршенні роботи стріли.

Новий фільтрувальний елемент особливо важливий після заливання свіжого масла. Старий картридж уже містить накопичені забруднення, тому його повторне використання знижує ефективність обслуговування та може знову перенести бруд у систему.

Переваги для покупця

CIFA K1004088 — це проста сервісна деталь, яка напряму впливає на ресурс дорогих гідравлічних вузлів. Регулярна заміна картриджа допомагає зберегти чистоту масла, стабільну роботу гідронасоса, точну роботу розподільника стріли та надійність гідравліки під навантаженням.

Правильно підібраний картридж зменшує ризик простою техніки, захищає систему від абразивного зношування та допомагає уникнути передчасного ремонту гідравлічних компонентів. Для замовлення достатньо звірити код CIFA K1004088, розмір 21×47×185 мм і фільтрувальний вузол CIFA K1000042.

Короткі характеристики

Код деталі: CIFA K1004088

Назва: картридж гідравлічного фільтра

Розмір: 21×47×185 мм

Внутрішній діаметр: 21 мм

Зовнішній діаметр: 47 мм

Довжина: 185 мм

Тонкість фільтрації: 10 мкм

Технічне позначення: 0140 D020 BN3HC/-CIFA-VPN

Вузол встановлення: гідравлічний фільтр CIFA K1000042

Тип вузла: фільтр напірної лінії стріли

Застосування: гідравлічна система автобетононасоса CIFA

Функція: очищення гідравлічного масла та захист гідравлічної апаратури

Підбір і заміна

Картридж CIFA K1004088 підбирається за кодом деталі, розміром 21×47×185 мм і відповідністю фільтрувальному корпусу CIFA K1000042. Перед встановленням варто перевірити чистоту посадкового місця, стан ущільнювальних поверхонь і відсутність залишків забрудненого масла в корпусі фільтра. Після заміни картриджа гідросистема отримує чистіший потік масла, а насос, розподільник стріли, клапани та гідроциліндри працюють із меншим ризиком абразивного зношування.

CIFA K1004088 — це деталь, яку доцільно міняти вчасно, не чекаючи помітних проблем у роботі гідравліки. Свіжий фільтрувальний елемент підтримує стабільну роботу стріли, допомагає зберегти ресурс гідравлічної апаратури та зменшує ймовірність простою автобетононасоса на об’єкті.
