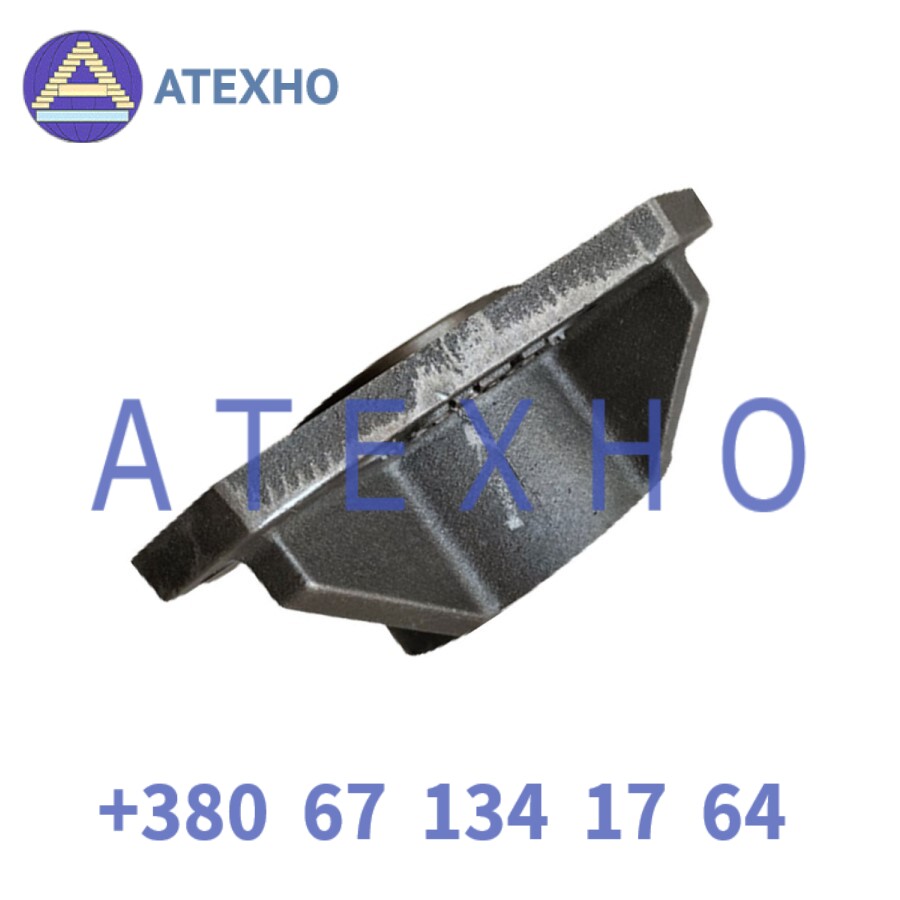

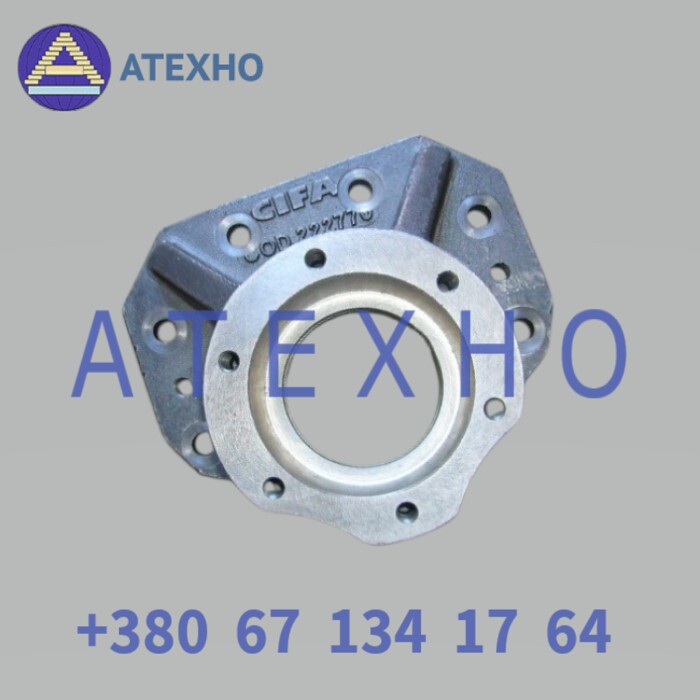

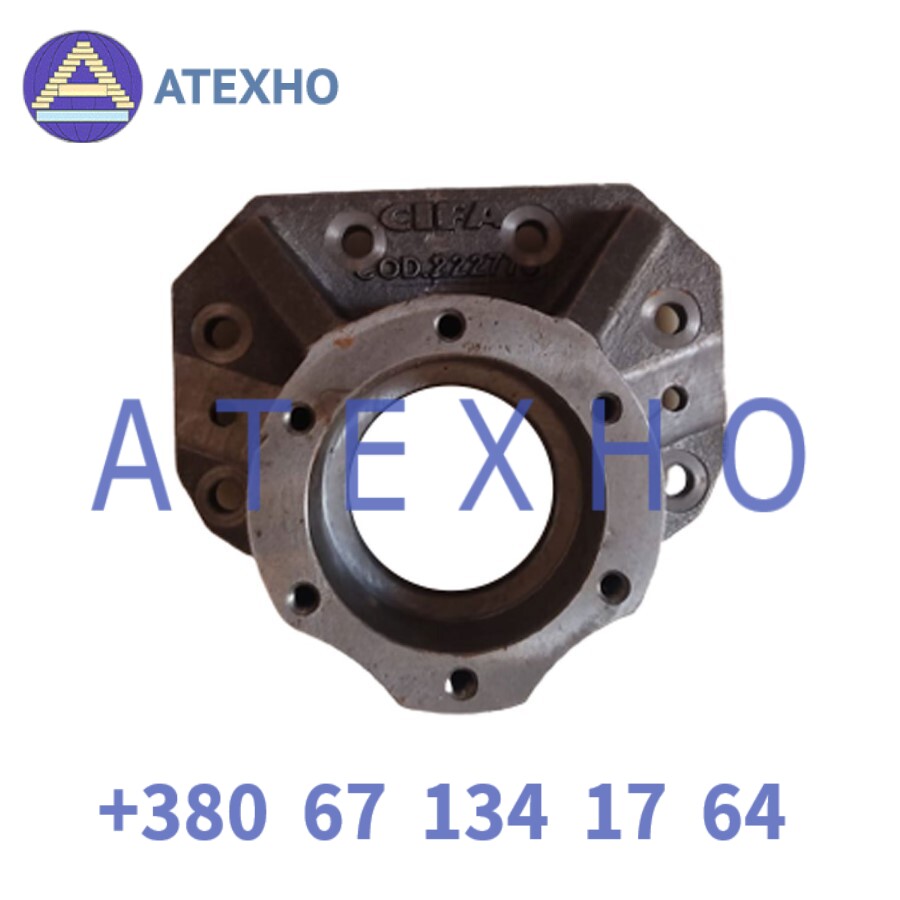

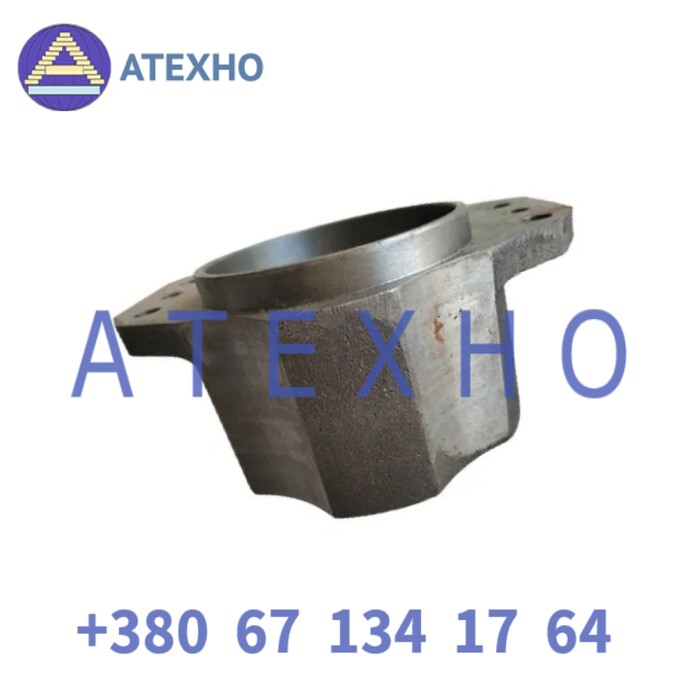

Задня опора S-valve S6 CIFA S000222770 для бетононасосів
Задній супорт шибера, опора вала шибера, корпус задньої опори S-клапана CIFA S000222770 (222770)
Що таке задня опора шибера CIFA S000222770
Задня опора шибера CIFA S000222770 — це нерухомий корпус, у якому обертається вал шибера бетононасосів CIFA з качальними вузлами PB606L/S6 та PB607L/S6. Опора приймає навантаження від вала під час кожного перемикання шибера і разом із втулками та ущільненнями утримує його в заданому положенні. Саме тому знос цього вузла одразу відчувається в роботі насоса.
На кресленнях CIFA вузла задньої опори шибера деталь позначена як позиція 10 у таблицях TAVOLA 289838 і TAVOLA 289614, причому в обох таблицях на один вузол припадає одна опора.
Як працює задня опора у вузлі шибера
Вал шибера проходить крізь опору й обертається в бронзовій втулці 222859, встановленій у корпусі, тому корпус опори задає вісь обертання шибера і сприймає радіальні навантаження під час його перемикання. Якщо посадкові поверхні опори або втулки зношуються, вал отримує люфт, і шибер перемикається з ударами замість плавного повороту.
Друга функція вузла — захист від бетону та вологи: з одного боку опору закриває кришка 222853 з ущільненнями 223023 і 908033, а з іншого боку стоять кільце OR 4275 і опорне кільце ущільнення 222863, закріплене шістьма гвинтами M10. Завдяки цьому бетонний розчин і волога не потрапляють до бронзової втулки та вала.

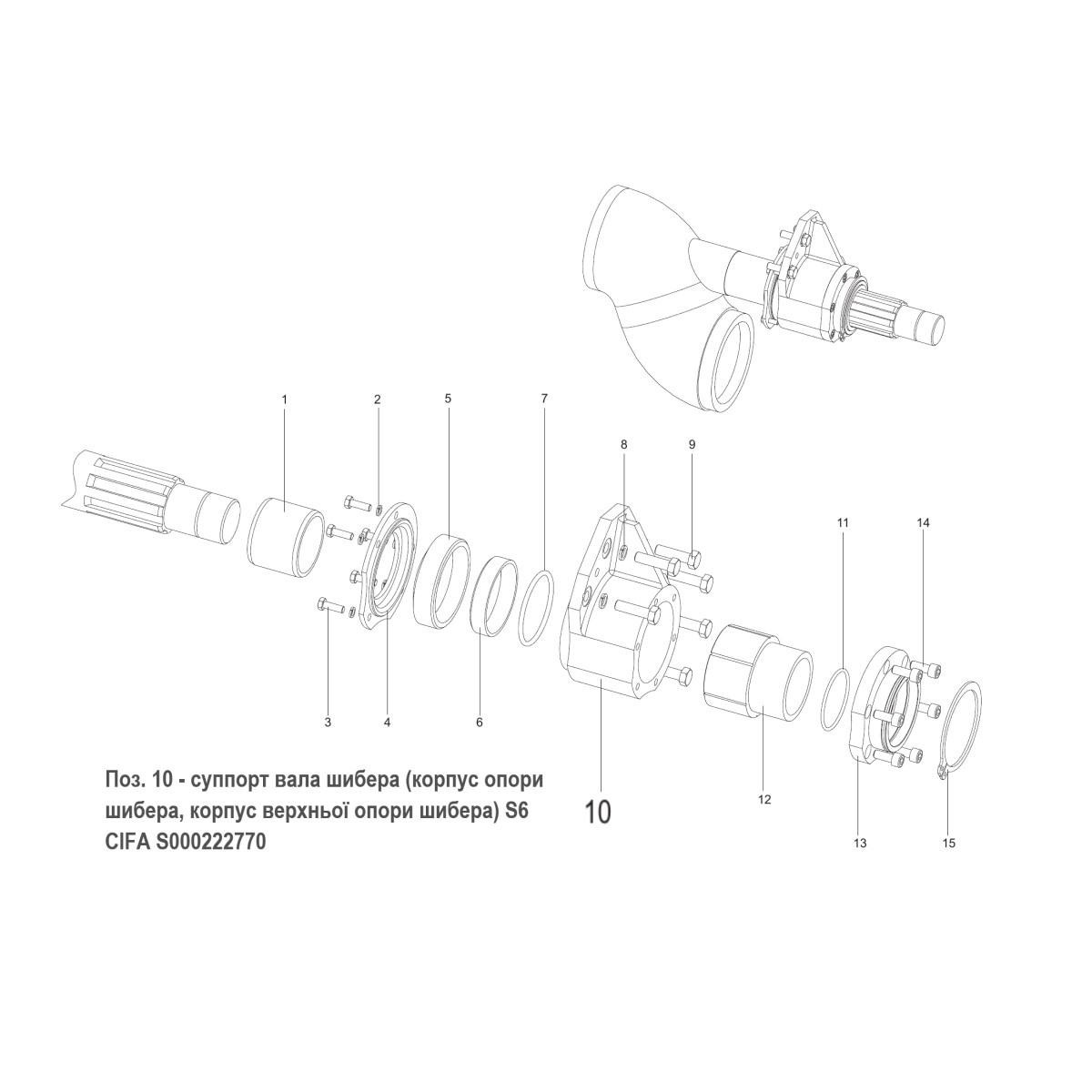

Склад вузла задньої опори за TAVOLA 289838
Таблиця TAVOLA 289838 «Вузол задньої опори шибера» містить 15 позицій, і опора S000222770 у ній є центральною деталлю, навколо якої збирається весь вузол разом із втулками, ущільненнями та кріпленням.
- 10 — задня опора 222770, 1 шт.;
- 1 — втулка зношування 232079, 1 шт.;
- 12 — бронзова втулка 222859, 1 шт.;
- 4 — кришка 222853, кріпиться п’ятьма гвинтами M8×25 (POS. 3);
- 5 і POS. 7 — ущільнення 223023 і 908033;
- 6 і POS. 13 — опорні кільця ущільнень 223700 і 222863;
- 11 — ущільнювальне кільце OR 4275 (907955);
- 15 — стопорне кільце Seeger E 100 (908030);
- 8 і POS. 9 — пружинні шайби Ø12 і гвинти M12×45 кріплення опори, по 6 шт.
У таблиці TAVOLA 289614 номери позицій вузла ті самі, але пружинні шайби POS. 2 і гвинти POS. 14 мають інші коди, тому кріплення вузла варто підбирати за таблицею тієї версії, яка відповідає вашій машині.
Кріплення задньої опори
Опора кріпиться шістьма гвинтами TE M12×45 UNI 5739 (908109) з пружинними шайбами Ø12 DIN 7980 (906521), які проходять крізь кронштейн корпусу опори. Рівномірне затягування всіх шести гвинтів утримує опору без перекосу, а ослаблені гвинти дають такий самий люфт і стук, як зношена втулка. Тому перед заміною опори спершу перевіряють затягування кріплення.
На яких бетононасосах CIFA застосовується опора S000222770
Задня опора S000222770 застосовується в бетононасосах CIFA з качальними вузлами PB606L/S6 і PB607L/S6, де вал шибера S6 обертається в одному й тому самому вузлі задньої опори.
- автобетононасоси CIFA MAGNUM MK 24, MAGNUM MK 28 і MAGNUM MK 28L, зокрема MK 28.4Z-115 RH;
- автобетононасоси CIFA MAGNUM METRO 25 і MAGNUM METRO 28;
- стаціонарні та причіпні бетононасоси CIFA 506 і PC 506-309.
Одна модель бетононасоса могла комплектуватися різними качальними вузлами, тому для точного підбору звіряють позначення качального вузла, а не лише назву машини.
Ознаки зносу вузла задньої опори
Знос вузла задньої опори помітний під час роботи бетононасоса ще до розбирання, адже він безпосередньо впливає на те, як вал шибера повертається під час кожного перемикання.
- підвищений люфт вала шибера;
- стук під час перемикання шибера;
- ривки замість плавного перемикання;
- витік розчину або мастила в зоні задньої опори.
Якщо ці ознаки не усунути вчасно, знос переходить на вал і сам шибер, і ремонт вузла стає значно складнішим та дорожчим, ніж заміна опори з комплектом втулок.
Що замінювати разом з опорою
Опора, втулки та ущільнення працюють як один вузол, тому заміна лише корпусу без нових втулок і ущільнень не відновлює вузол повністю: нова опора зі зношеною бронзовою втулкою залишить той самий люфт вала.
- бронзова втулка 222859;
- втулка зношування 232079;
- ущільнення 223023, 908033 і кільце OR 4275 (907955);
- опорні кільця ущільнень 223700 і 222863 — за станом.
Жодна з позицій таблиць TAVOLA 289838 і TAVOLA 289614 не позначена як така, що постачається лише групою, тому кожну деталь вузла можна замовити окремо.
Як підібрати опору S000222770
Опору підбирають за кодом CIFA S000222770 або коротким кодом 222770, які збігаються з позицією 10 у таблицях TAVOLA 289838 і TAVOLA 289614. Додатково звіряють позначення качального вузла — PB606L/S6 або PB607L/S6 — і модель бетононасоса, щоб під час замовлення виключити плутанину з опорами інших серій шибера.
Питання та відповіді
Що таке задня опора шибера CIFA S000222770?
Це нерухомий корпус, у бронзовій втулці якого обертається вал шибера бетононасосів CIFA з качальними вузлами PB606L/S6 і PB607L/S6.
Для яких бетононасосів підходить опора S000222770?
Для CIFA MAGNUM MK 24, MAGNUM MK 28 і MK 28L, зокрема MK 28.4Z-115 RH, MAGNUM METRO 25 і METRO 28, а також для стаціонарних і причіпних насосів CIFA 506 і PC 506-309.
Скільки задніх опор потрібно на вузол шибера?
Одна. У таблицях TAVOLA 289838 і TAVOLA 289614 задня опора зазначена як позиція 10 з кількістю 1 шт. на вузол задньої опори шибера.
Чи можна поставити нову опору без заміни втулок?
Технічно можна, але нова опора зі зношеною бронзовою втулкою не прибере люфт вала, тому втулки й ущільнення варто міняти разом з опорою.
Як зрозуміти, що вузол задньої опори зношений?
Ознаки зносу, помітні під час роботи насоса, — люфт вала шибера, стук або ривки під час перемикання та витік розчину чи мастила в зоні задньої опори.
Чим кріпиться задня опора шибера?
Шістьма гвинтами M12×45 (908109) з пружинними шайбами Ø12 (906521), які на кресленнях TAVOLA 289838 і TAVOLA 289614 позначені як POS. 9 і POS. 8.
Чи можна замовити опору окремо від вузла?
Так, опора 222770 не позначена в таблицях CIFA як деталь, що постачається лише групою, тому її, як і втулки та ущільнення, замовляють окремо.
Підсумок
Задня опора шибера S6 CIFA S000222770 — нерухомий корпус вала шибера для качальних вузлів PB606L/S6 і PB607L/S6, позиція 10 у таблицях TAVOLA 289838 і TAVOLA 289614. Її міняють при люфті вала та стукоті шибера, разом із бронзовою втулкою та ущільненнями вузла. Деталь застосовується в бетононасосах CIFA MAGNUM MK 24, MK 28, MK 28L, MAGNUM METRO 25, METRO 28, CIFA 506 і PC 506-309 і замовляється окремо від інших деталей вузла.
