Одноболтовий хомут CIFA K000227198 (BC 55 M) для бетоноводу DN125

Призначення та сфера застосування

Одноболтове з’єднання CIFA K000227198 належить до серії з’єднувальних елементів метричної системи “M” (Metric System M). Цей вузол виконує роль швидкоз’ємного хомута для стикування секцій бетоноводу, колін, трійників та інших елементів трубопровідної системи автобетононасосів і стаціонарних бетононасосних установок. Використання одноболтової конструкції дозволяє оператору бетонного насоса або робітнику будівельного майданчика швидко демонтувати та повторно збирати ділянки бетоноводу. Це зручно робити під час чищення лінії, заміни зношених труб або переналаштування траси подачі бетонної суміші. Завдяки простоті монтажу такі з’єднувачі стали стандартом де-факто для більшості сучасних бетононасосів італійського, німецького та азійського виробництва. Оскільки вони забезпечують надійну герметизацію стику без застосування спеціального інструменту.

Конструктивні особливості

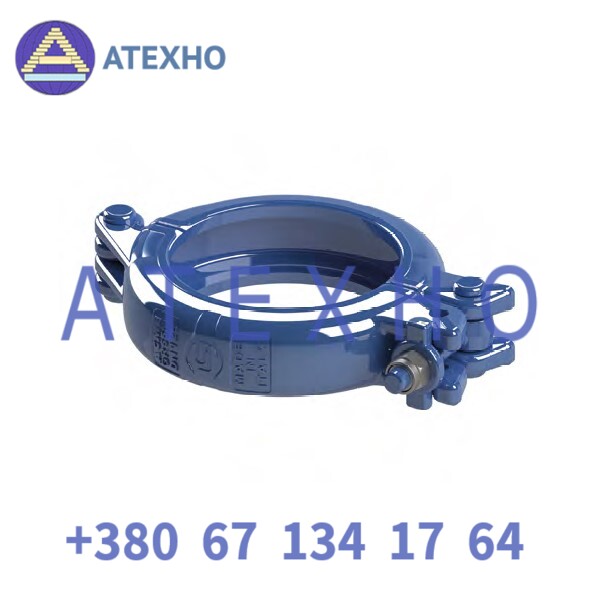

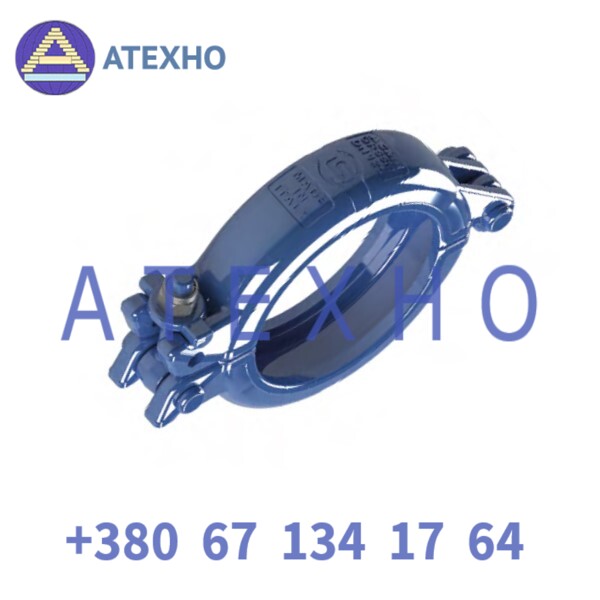

З’єднання BC 55 M виконане у вигляді регульованого хомута, що охоплює фланці двох суміжних труб бетоноводу та стягується єдиним болтовим з’єднанням із гайкою. Конструкція типу “giunto regolabile a un bullone” передбачає шарнірне розкриття хомута на одному боці та затискний механізм на протилежному. Це суттєво пришвидшує процес з’єднання порівняно з багатоболтовими фланцевими системами. Внутрішня поверхня хомута повторює профіль стикувальних фланців труб DN125. Таким чином забезпечує рівномірний розподіл затискного зусилля по всьому периметру з’єднання та виключаючи локальні перекоси. Такі перекоси могли б призвести до підтікання розчину або передчасного зносу ущільнювального кільця. Корпус хомута виготовлений методом гарячого штампування (drop forged). Таке рішення надає деталі підвищену механічну міцність порівняно з литими або зварними аналогами. Це дозволяє витримувати циклічні навантаження, характерні для пульсуючої подачі бетонної суміші поршневими насосами.

Технічні характеристики та відповідність стандартам

Номінальний діаметр з’єднання відповідає типорозміру 5.5 дюйма, що в метричному еквіваленті охоплює діапазон труб бетоноводу від 125 до 148 мм зовнішнього діаметра фланця. Робочий тиск з’єднання встановлено на рівні 85 бар відповідно до вимог стандарту ISO EN 12001:2012, який регламентує вимоги безпеки до обладнання для транспортування та розподілу бетону. Дотримання цього стандарту означає, що деталь пройшла випробування на статичну та циклічну міцність у діапазоні тисків, які виникають у бетоноводі під час роботи поршневого насоса, включно з пульсаціями тиску в момент перемикання S-труби або шибера. Маса одноболтового з’єднання K000227198 становить 5,55 кг, що є типовим показником для деталей цього типорозміру та підтверджує використання повнорозмірного, а не полегшеного профілю хомута.

Матеріал виготовлення та захисне покриття

Базовим матеріалом виготовлення хомута є конструкційна вуглецева сталь, що піддається гарячому штампуванню для формування остаточної геометрії деталі. Для експлуатації в умовах підвищеної вологості, а також на об’єктах із тривалим циклом зберігання обладнання просто неба, передбачена можливість гарячого цинкування хомута, що суттєво підвищує стійкість до корозії та продовжує термін служби з’єднання на будівельних майданчиках із агресивним середовищем. Окремою опцією виконання є комплектація хомута прес-маслянками (grease fittings) для періодичного змащення затискного механізму. Це зменшує тертя в шарнірному вузлі та полегшує розкриття хомута навіть після тривалої експлуатації в умовах забруднення цементним пилом і залишками бетонної суміші.

Монтаж та експлуатація

Встановлення одноболтового з’єднання BC 55 M виконується без застосування спеціалізованого монтажного інструменту: хомут розкривається на шарнірі, охоплює фланці двох суміжних труб бетоноводу, після чого затягується єдиним болтом до досягнення рекомендованого моменту затягування. Правильно змонтоване з’єднання забезпечує рівномірний контакт ущільнювального кільця з обома фланцями по всій довжині кола. Це виключає підтікання цементного молока під час роботи насоса під тиском. У процесі експлуатації рекомендується періодично перевіряти стан різьбового з’єднання болта та гайки, оскільки вібрація бетоноводу під час роботи поршневого насоса може призводити до поступового послаблення затягування. Своєчасна протяжка кріплення подовжує термін служби як самого хомута, так і сполучених труб бетоноводу, запобігаючи передчасному зносу фланцевих поверхонь.

Сумісність та застосування у складі бетононасосного обладнання

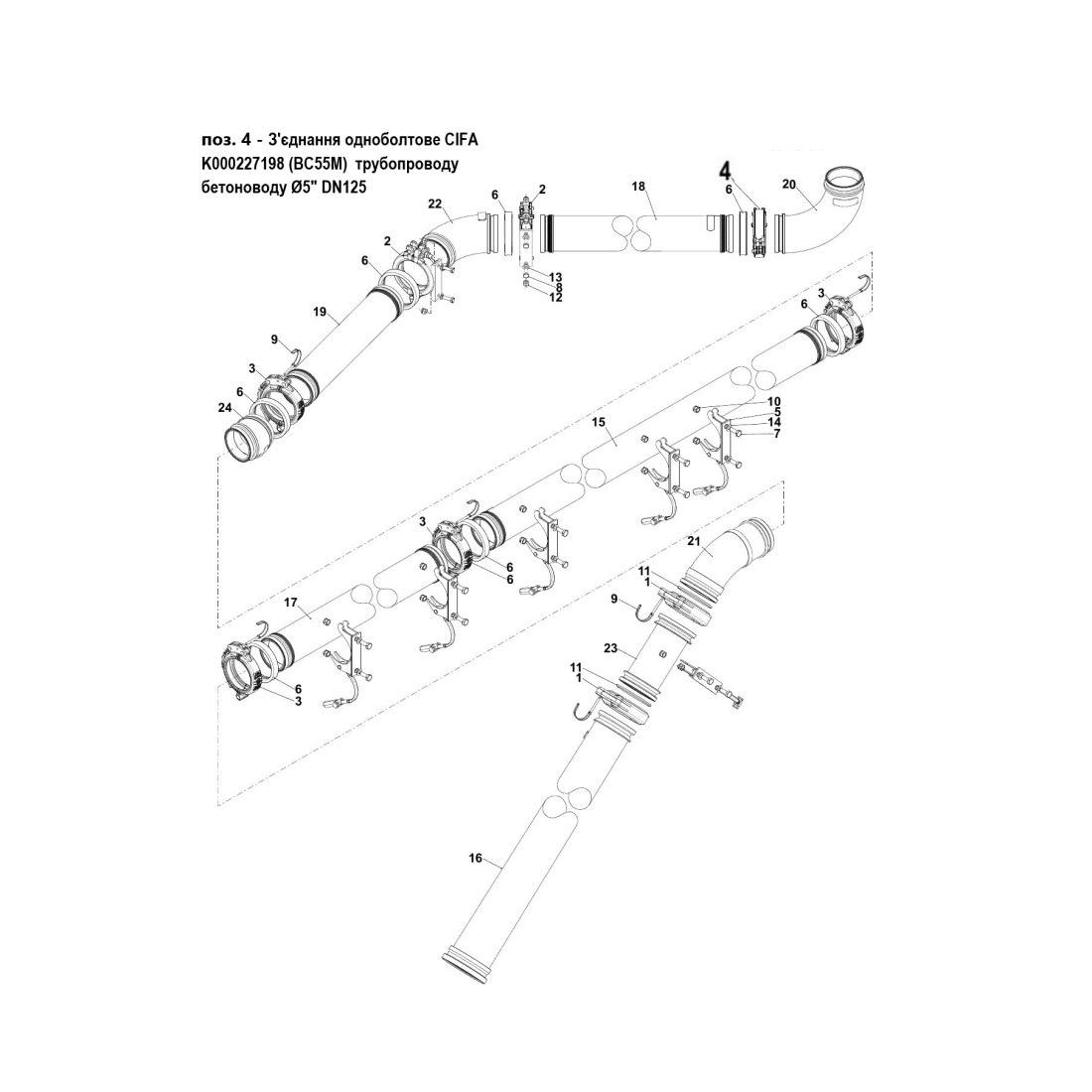

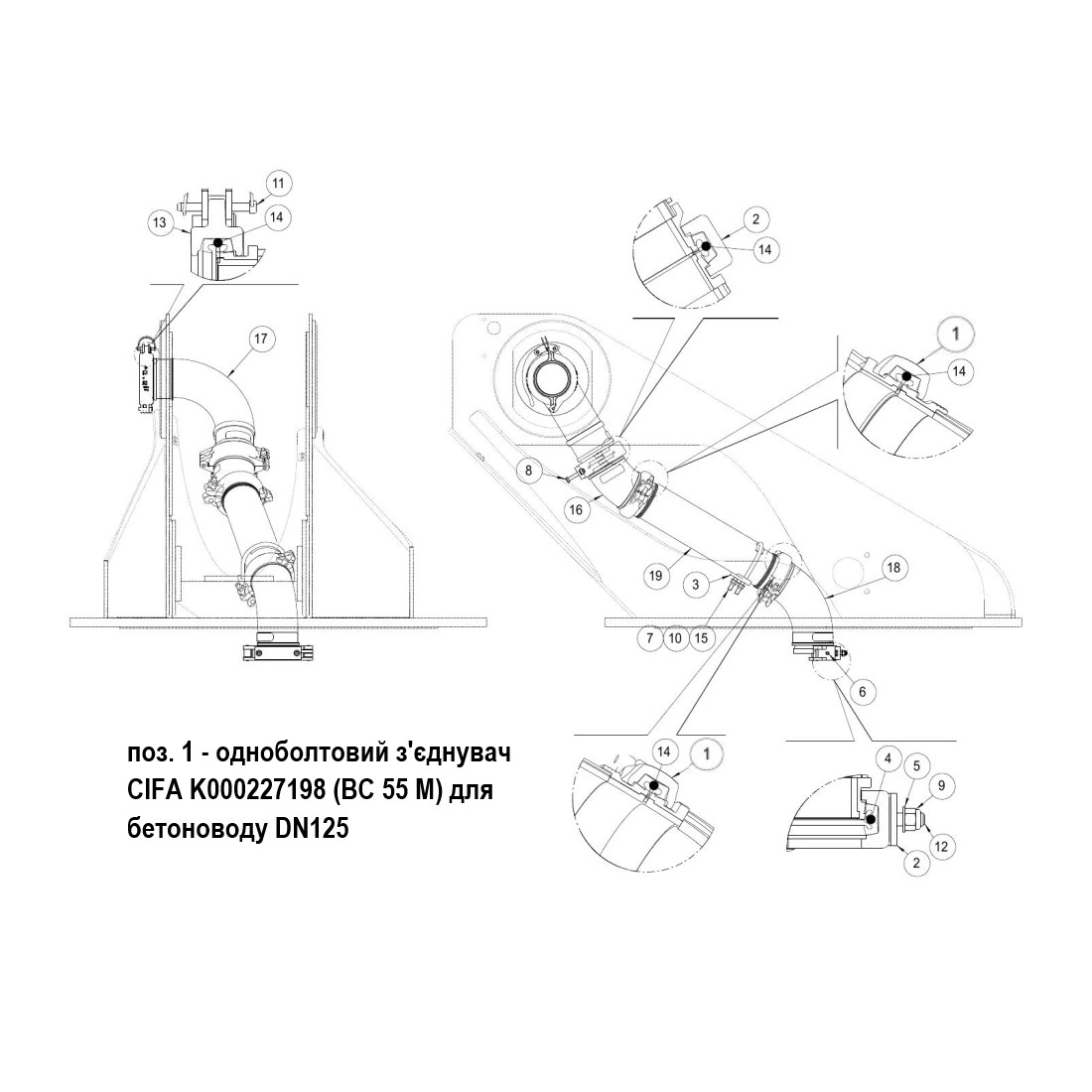

Одноболтові з’єднання типорозміру 5.5 дюйма (DN125) застосовуються на бетоноводах автобетононасосів із відповідним діаметром робочої лінії, а також на розподільних магістралях стаціонарних бетононасосних установок. Такий типорозмір є одним із найпоширеніших у парку сучасної бетононасосної техніки. Це робить деталь K000227198 затребуваною позицією для сервісних служб та власників техніки, які підтримують парк бетоноводів у робочому стані. З’єднання сумісне з фланцевими трубами, колінами та іншими елементами трубопровідної системи відповідного DN, виконаними за метричною системою “M” каталогу CIFA.

Питання, які часто виникають

Який робочий тиск витримує з’єднання K000227198?

Хомут розрахований на робочий тиск 85 бар відповідно до стандарту ISO EN 12001:2012, що охоплює типові режими роботи бетоноводу автобетононасосів та стаціонарних установок.

Чи можна встановити це з’єднання на трубу іншого діаметра?

Ні, хомут BC 55 M призначений саме для типорозміру 5.5 дюйма (DN125, діапазон фланців 125–148 мм) і не є взаємозамінним з іншими типорозмірами метричної системи “M”.

Яка маса деталі та з якого матеріалу вона виготовлена?

Маса становить 5,55 кг, матеріал — конструкційна сталь гарячого штампування з можливістю цинкування для підвищеної корозійної стійкості.

Чи потрібен спеціальний інструмент для монтажу?

Ні, конструкція одноболтового з’єднання дозволяє виконувати монтаж та демонтаж вручну, без застосування спеціалізованого обладнання.

Технічні параметри одноболтового хомута

Номер деталі CIFA: K000227198

Модель: BC 55 M

Типорозмір: 5.5″

Діапазон DN: 125–148 мм

Робочий тиск: 85 бар (ISO EN 12001:2012)

Маса: 5,55 кг

Матеріал: сталь гарячого штампування

Виконання: стандартне лакофарбове покриття (цинкування, прес-маслянки – опційно)
