Картридж фільтра CIFA K000909894

Фільтроелемент CIFA K000909894 — оригінальний картриджний гідравлічний фільтроелемент для гідросистем бетононасосного обладнання CIFA. Заводська назва деталі — “Cartuccia filtro” (Filter cartridge). Встановлюється всередину корпусу масляного фільтра без розбирання самого вузла.

ЗАСТОСУВАННЯ ТА СУМІСНІСТЬ

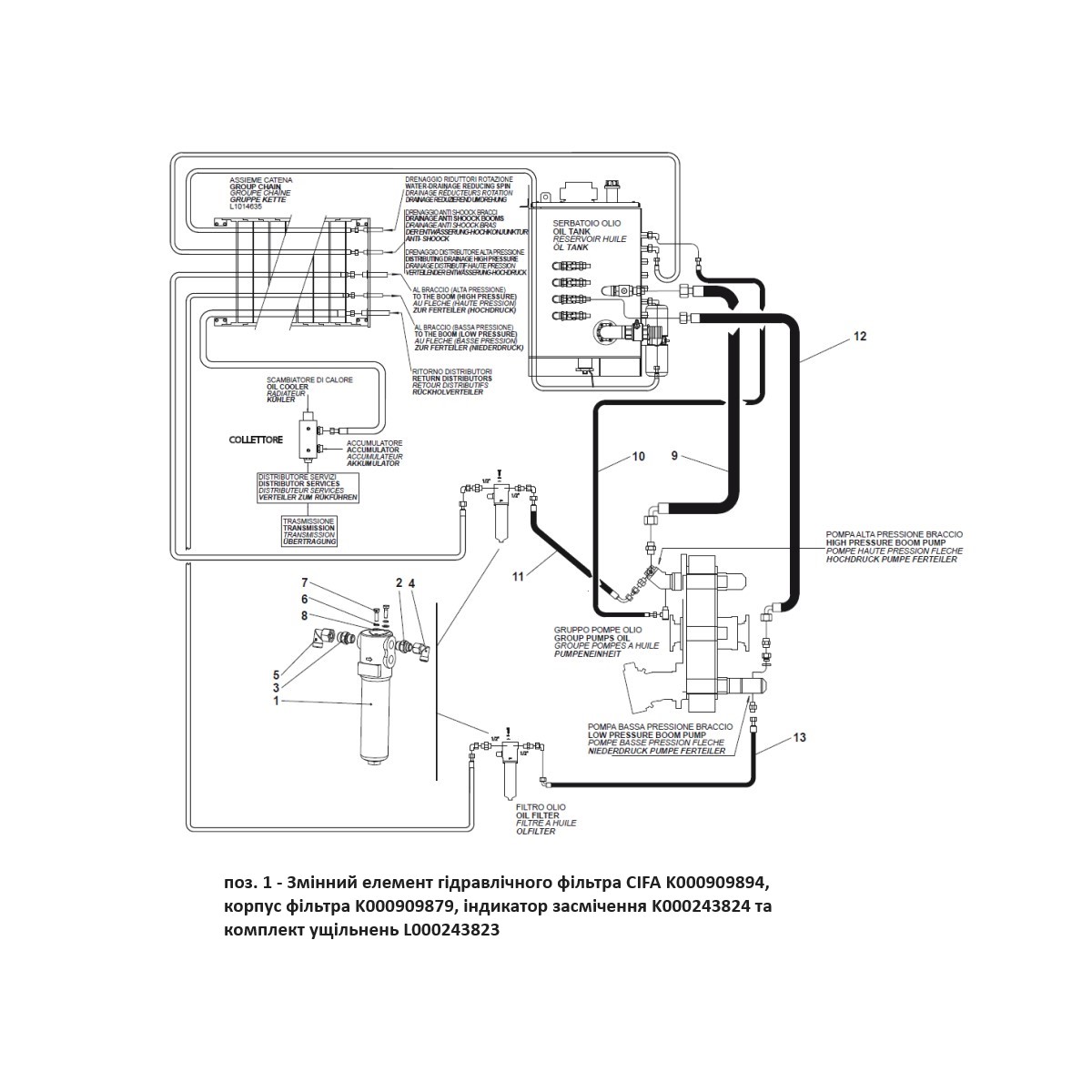

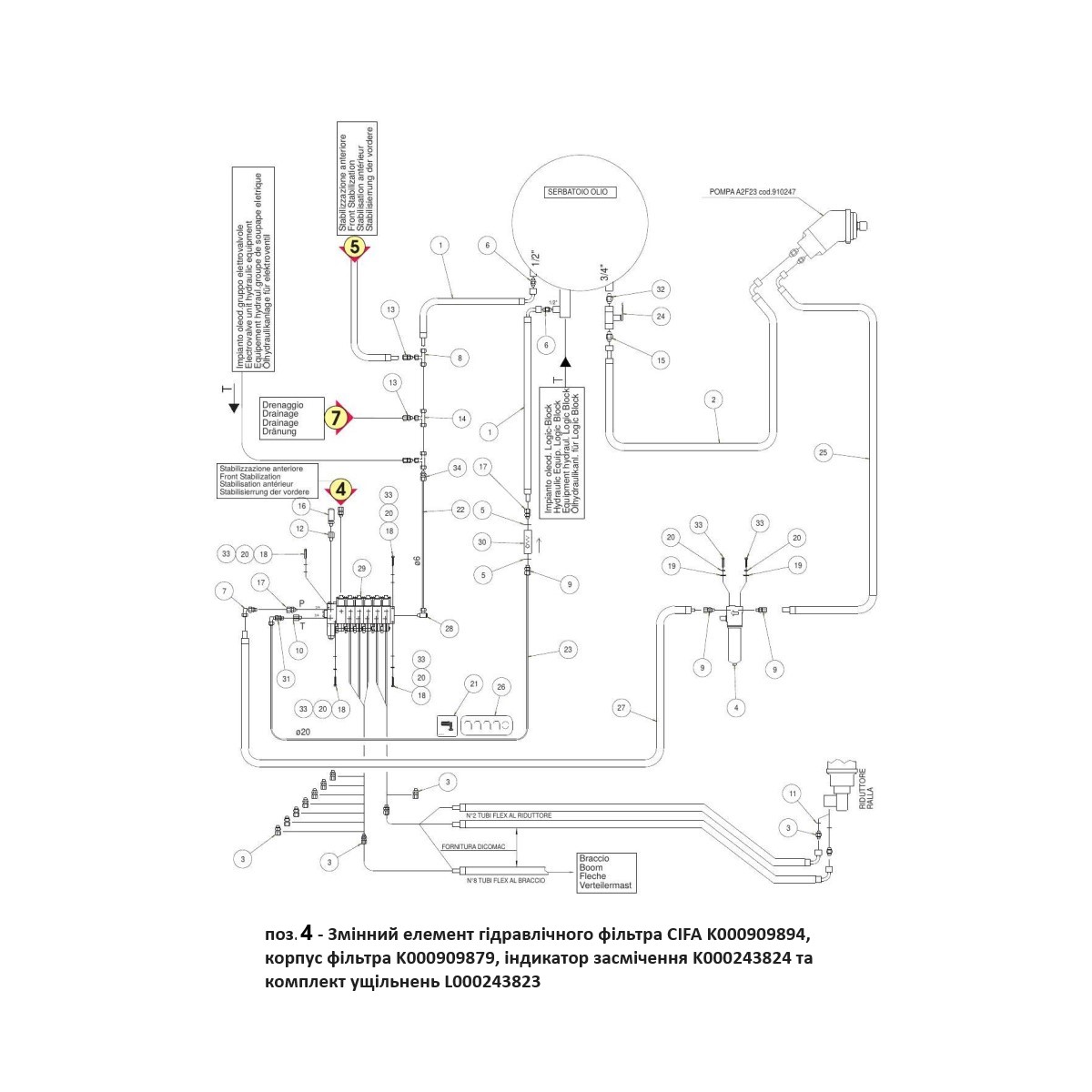

Фільтроелемент застосовується у гідросистемі живлення стріли бетононасоса CIFA CSS3 (креслення №297705, робоче креслення L1037657-02, позиція 1) та у гідросистемі розподільника стріли HAWE-PTO бетононасоса CIFA MK284Z-115-RH (креслення №290776, робоче креслення L000248198-02, позиція 4). У складі вузла постачається разом з корпусом фільтра K000909879, індикатором засмічення K000243824 та комплектом ущільнень L000243823.

ФУНКЦІОНАЛЬНЕ ПРИЗНАЧЕННЯ

Фільтроелемент очищує робочу рідину гідравлічного контуру від механічних забруднень у зворотній чи напірній лінії. Гідравлічна рідина в системах керування стрілою бетононасоса працює під високим циклічним навантаженням, тому справний фільтроелемент з правильною тонкістю фільтрації напряму впливає на ресурс насосів, розподільників та циліндрів гідросистеми. Забруднена рідина прискорює абразивне зношення прецизійних пар тертя в насосах високого тиску.

РЕГЛАМЕНТ ЗАМІНИ ТА КОМПЛЕКТАЦІЯ

Заміна фільтроелемента проводиться як планове технічне обслуговування, а не лише за сигналом індикатора забруднення — індикатор сигналізує вже про критичний рівень забруднення, тому планову заміну варто прив’язувати до регламенту техобслуговування або напрацьованих моточасів. Картридж можна замовляти окремо як витратний елемент для регулярної заміни; повний комплект (корпус, картридж, індикатор, ущільнення) постачається одним пакетом лише при первинній комплектації вузла.

ОРИГІНАЛ ЧИ АНАЛОГ

При підборі аналога важливо звіряти не лише посадкові розміри, а саме тонкість фільтрації (25 мкм) та матеріал ущільнень (NBR) — аналог може механічно підійти за посадкою, але мати іншу тонкість фільтрації.

ПИТАННЯ ТА ВІДПОВІДІ

Для якої техніки підходить фільтроелемент CIFA K000909894?

Для бетононасосів CIFA CSS3 (гідросистема живлення стріли) та CIFA MK284Z-115-RH (гідросистема розподільника стріли HAWE-PTO).

Яка тонкість фільтрації у K000909894?

25 мікрон (мкм) — позначення A25N у коді корпусу фільтра.

З якого матеріалу виготовлений фільтроелемент?

Ущільнення з нітрилової гуми (NBR), розрахований на роботу з мінеральними гідравлічними оливами.

Чи можна замовити фільтроелемент окремо від корпусу фільтра?

Так, для планової заміни картридж K000909894 замовляється окремо. Повний ремонтний комплект (корпус K000909879, картридж K000909894, індикатор засмічення K000243824, комплект ущільнень L000243823) постачається одним пакетом лише при первинній комплектації вузла.

Як зрозуміти, що фільтроелемент потребує заміни?

Вузол оснащений оптичним індикатором засмічення (спрацьовує при перепаді тиску 5 bar). Планову заміну краще прив’язувати до регламенту техобслуговування, а не чекати спрацювання індикатора.

Який максимальний робочий тиск у контурі з цим фільтроелементом?

До 20 bar.

Чи входить фільтроелемент K000909894 до складу іншого вузла на кресленні?

Так, на кресленнях CIFA картридж не має окремого номера позиції — входить до складу вузла корпусу фільтра (позиція 1 у CSS3, позиція 4 у MK284Z-115-RH) разом з корпусом, індикатором засмічення та комплектом ущільнень.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тонкість фільтрації: 25 мкм (позначення A25N у коді корпусу фільтра FHP0653BAG1+A25N+V7)
Зовнішній діаметр: 45 мм
Внутрішній діаметр: 25.5 мм
Довжина картриджа: 208 мм
Матеріал ущільнень: нітрилова гума (NBR)
Робочий тиск контуру: до 20 bar
Індикатор засмічення вузла: спрацьовує при перепаді тиску 5 bar (окремий компонент, не характеристика картриджа)
